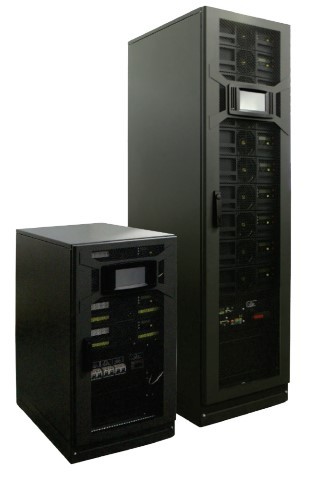

DPA UPScale ST

10 bis 50 kVA

Die modulare USV für Anwendungen
mit niedriger und mittlerer Leistung



Die komplette Leistungsschutzlösung





DPA UPScale ST 10–200kW



Die durch zunehmende Digitalisierung stetig steigenden Leistungsschutzanforderungen von modernen Rechenzentren werden durch die effiziente modulare Dreiphasen-USV DPA UPScale™ ST erfüllt.

Die Stromversorgungslösung DPA UPScale ST, die für mittelgroße Anwendungen ausgelegt ist, bietet dank ihrer echten Modulbauweise (mit 1 bis 10 Modulen) Leistungsschutz von 10 bis 200 kW in einem einzigen Standard-Schrank.

Ihr flexibles Design nach dem "Pay as you Grow"-Prinzip ist ideal bei schnell wechselnden und schwer vorhersehbaren Anforderungen. Die DPA UPScale ST ermöglicht Kosteneinsparungen dank bester Leistung in ihrer Klasse, schneller und einfacher Umsetzung und extrem geringen Betriebskosten.



          Highlight

• Ausgangsleistungsfaktor Eins (kW = kVA)
• Kapazität von 10 bis 200 kW in modularen Schritten von 10 oder 20 kW
• N + 1 Redundanz (bis 180 kW N + 1)
• Wirkungsgrad bis zu 96 % in einem breiten Lastbereich
• Geringer Eingangsklirrfaktor (THDi < 3 %)
• Leistungsdichte von 472 kW / m2
• Nahezu hundertprozentige Verfügbarkeit



          Bei der DPA-Technologie verfügt jedes USV-Modul über folgende Komponenten:

• Softwaresteuerung
• Bedienkonsole
• Gleichrichter
• Wechselrichter
• Batterie
• Statischer Bypassschalter



         OPTIONEN

• Leistungsmodul
• Batteriestart
• Verstärkung vom Batterieladegerät
• AusgangsKurzschlussfestigkeit 3xIn
• Kontrolle & Überwachung
• SNMP Schnittstelle
• Modbus TCP/IP •
• Modbus RS-485
• Grafikdisplay System
• Remotes Grafikdisplay



• Verkabelung
• Halogenfreies Kabel



• Mechanik
• Hinterer Sockel



• Batterie
• Interne Batteriemodule
• Externe Batterieschränke
• Temperaturfühler



• Konfiguration
• Parallele Schnittstelle
• Paralleles Kabel 5/10/15/20/25 m
• Synchronisations-Set



          TECHNISCHE DATEN

• Leistungsbereich des Systems:10 kW – 200 kW
• Nennleistung pro USV-Modul:10 / 120  kW
• Nennleistung pro USV-Schrank:80 / 60 / 120 / 200 kW
• USV-Ausgangsleistungsfaktor:1,0
• Max. Anzahl parallel geschalteter Schränke:1 Schrank
• Max. Anzahl parallel geschalteter Module in Schränken:10 Module
• Verdrahtung:3-phasig + N + PE
• USV-Typ:Modular (DPA)
• Netzwerk-Topologie:Echte Doppelumwandlung (online)
